该隧道位于德昌县六所乡境内，全长520米，为单洞双线设计，洞身主要通过花岗岩，花岗岩风化程度为V级，******埋深约80米，围岩级别较弱，地形起伏较大，施工难度大，安全风险高，是项目重点控制性工程。数据处理结果如下图：

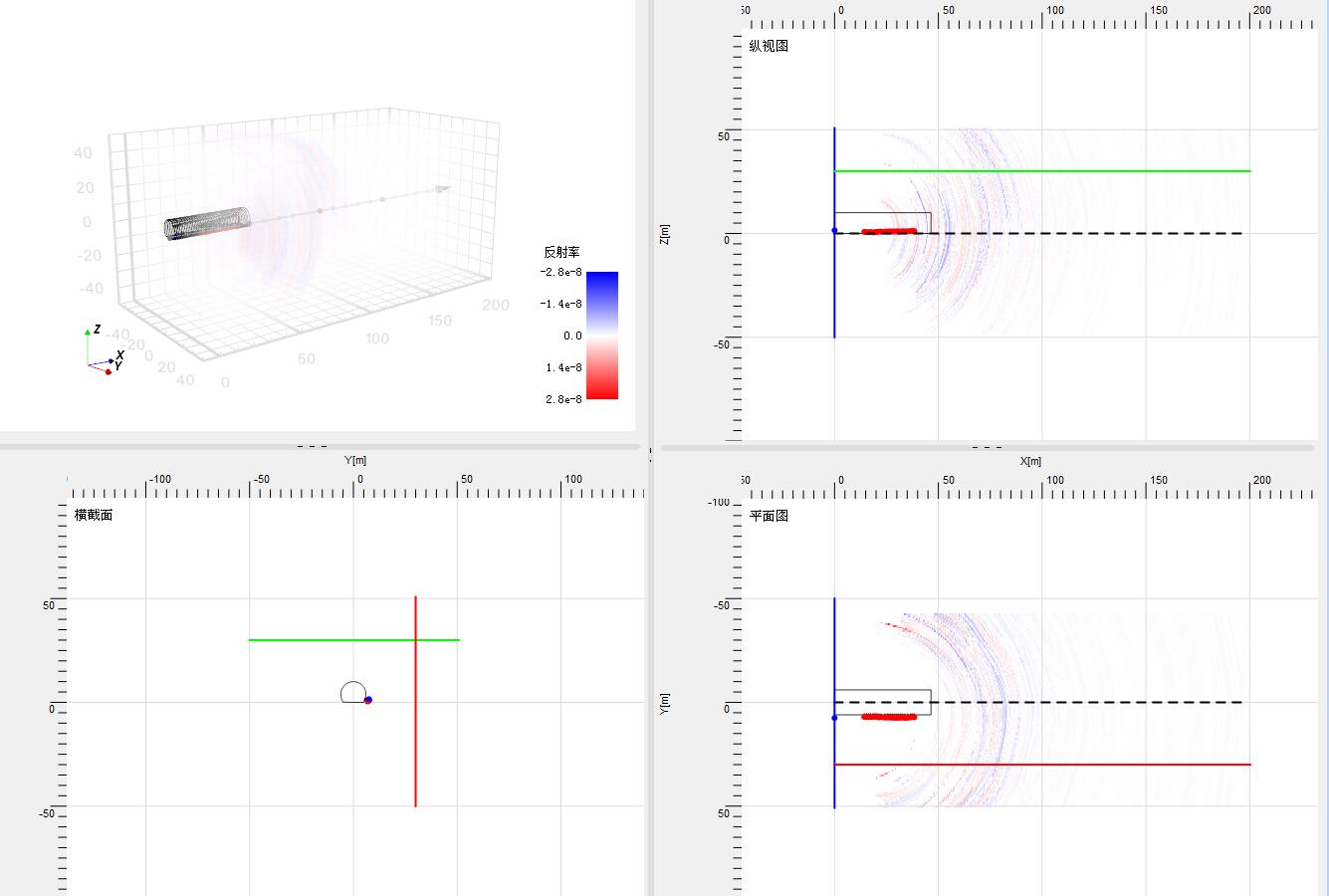

图1　 TSP-SK系统前方物性及异常特征2D图

图2　 TSP-SK系统前方物性及异常特征的3D图

图3   TSP-SK系统接收的原始记录

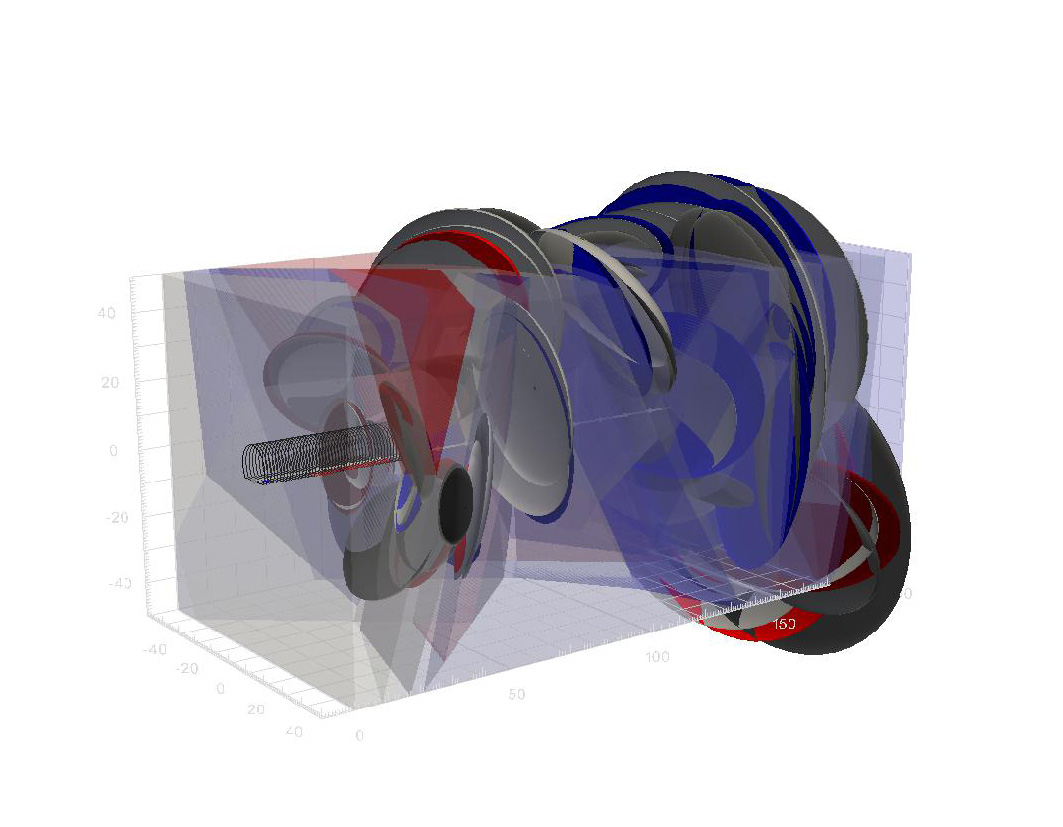

图4　 TSP-SK系统模拟隧道3D模型

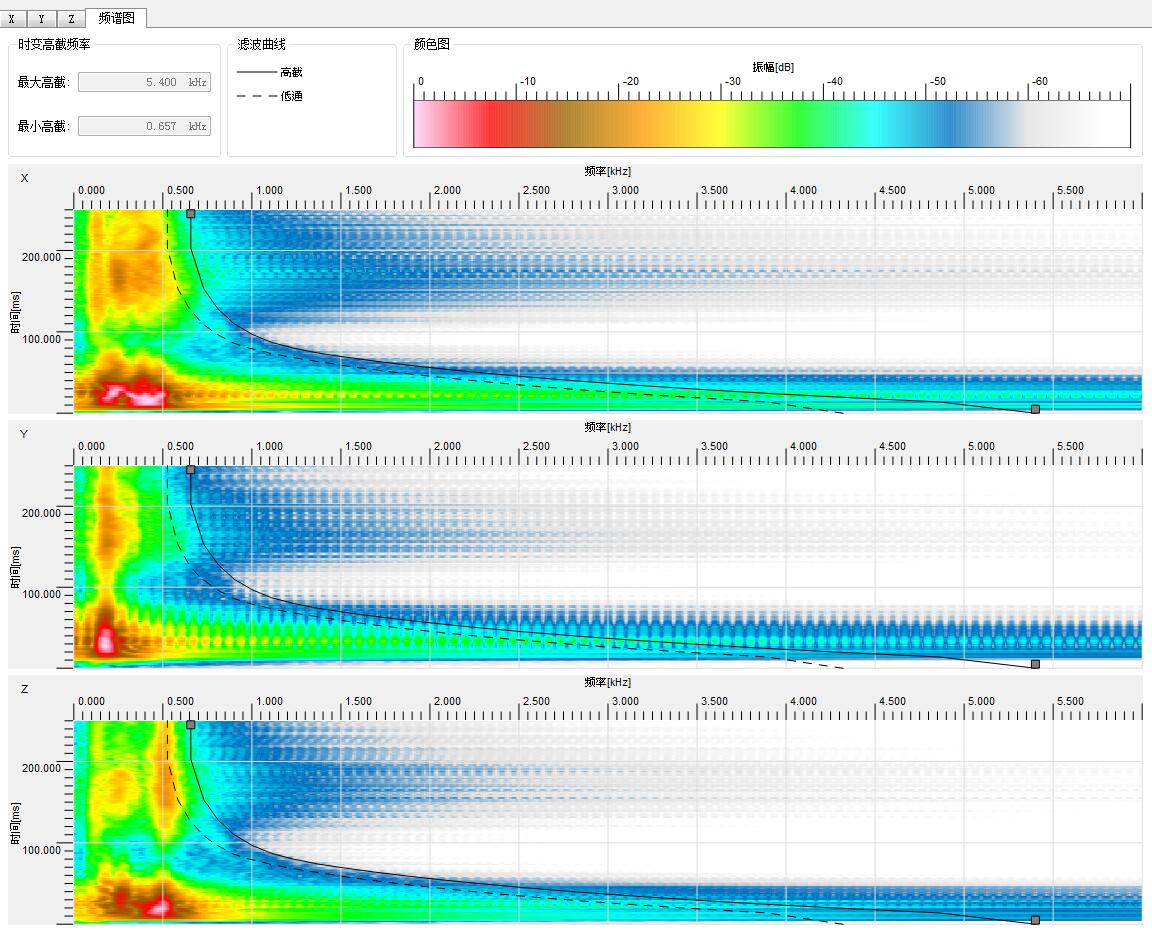

图5　 TSP-SK系统时变高截频谱图

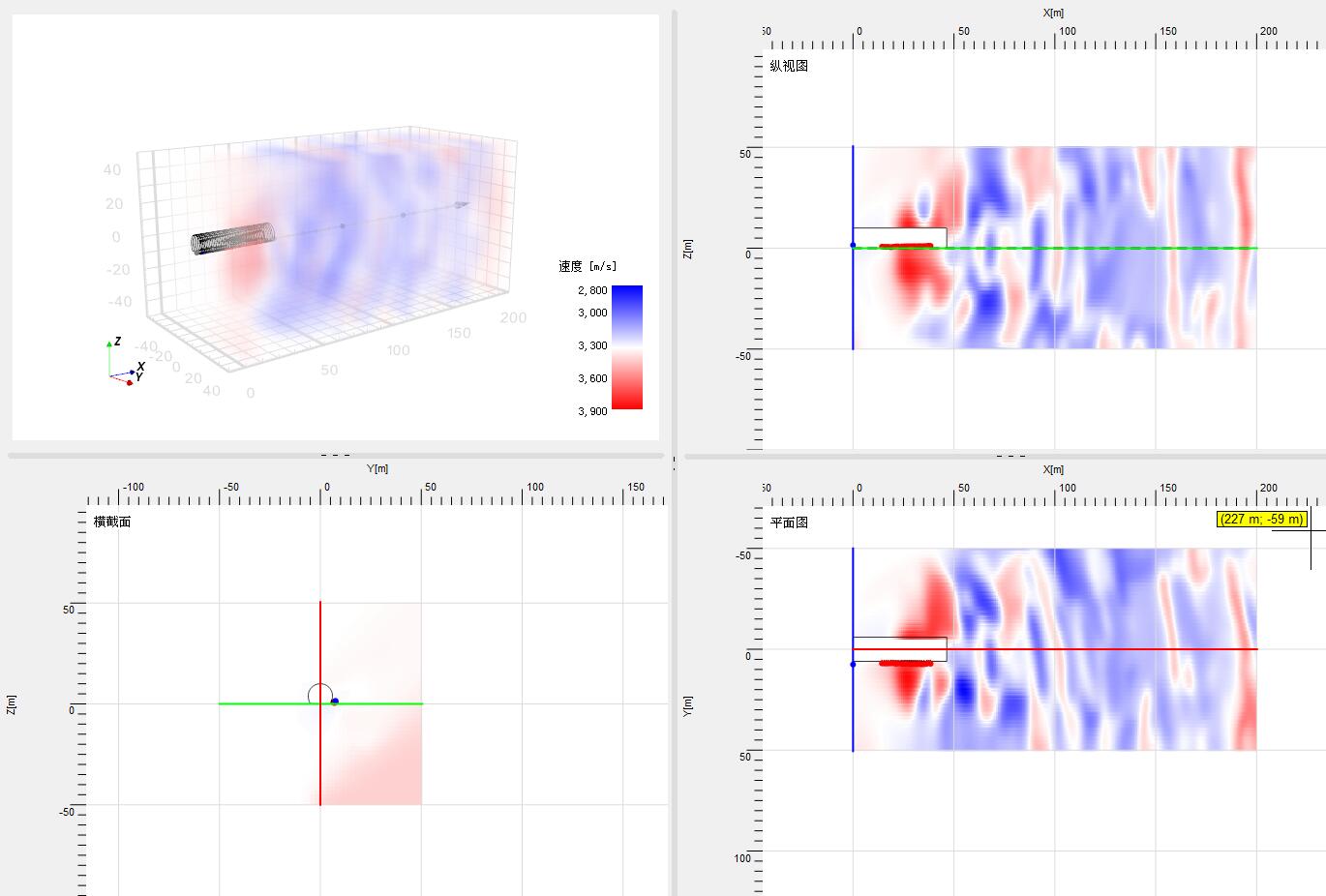

图6　 TSP-SK系统速度分析3D及2D图

图7　 TSP-SK系统深度偏移3D及2D图
