图1、图2为钱家营矿弹性波地震超前探测综合解释成果。

       拟VSP法结果显示，导向点Y12前方坐标109.7m-330m范围内存在4个（组）反射界面，对应的反射波同相轴清晰可见，反射波同相轴连线与直达P波同相轴连线交点的横坐标即为构造面与巷道轴线相交的位置。

       从虚震源结果看，其异常与巷道轴向相交位置与拟VSP结果近似，其异常带走向与克希霍夫偏移成像中切线方向近似。

       克希霍夫偏移法结果显示，导向点Y12前方坐标109.7m-360m范围内存在多个反射弧（图5-37、5-38），反射弧数量多于拟VSP法预测的结果。该方法中将反射面上的反射能量归位到椭球面上，因此，反射弧与巷道轴线的交点不能准确反映构造面的位置，但是强反射弧段的切线方向代表了构造面的走向。将拟VSP法获得的构造面位置标在克希霍夫偏移法结果中，以圆点表示，过圆点画直线、该直线平行于强反射弧段的切线方向，从而获得巷道掘进头正前方构造界面的走向及位置。

        综合解释成果图显示，导向点Y12前方坐标109.7m-360m范围内存在4处地质构造异常区，由近及远分别标记为1-4号异常。将异常体与钻探及已知巷道进行对比分析（图5-43）1号异常位于导向点Y12前方坐标131m-140m处，分析认为煤岩层裂隙发育的综合反映，钻探结果未验证；2号异常位于导向点Y12前方坐标176m-185m处，分析认为煤岩层断层的反映，与已知断层F49位置一致，钻探验证，误差小于5m；3号异常位于导向点Y12前方坐标230m-240m处，分析认为煤岩层断层的反映，钻探验证，误差小于8m；4号异常位于导向点Y12前方坐标296m-316m处，与已知巷道位置相近，解释为巷道异常，误差小于10m。

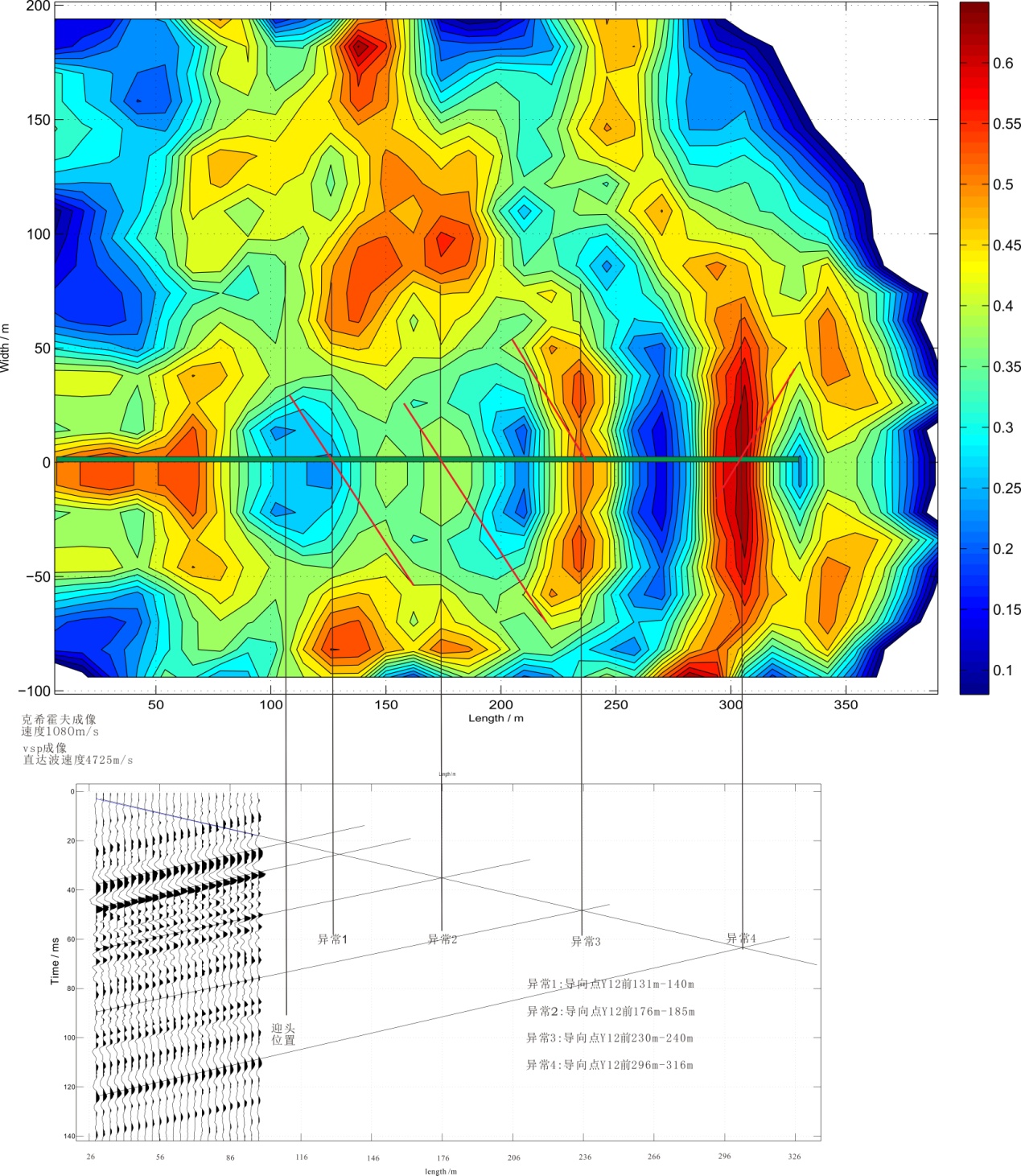

图1   钱家营矿超前探测试验一综合解释成果图

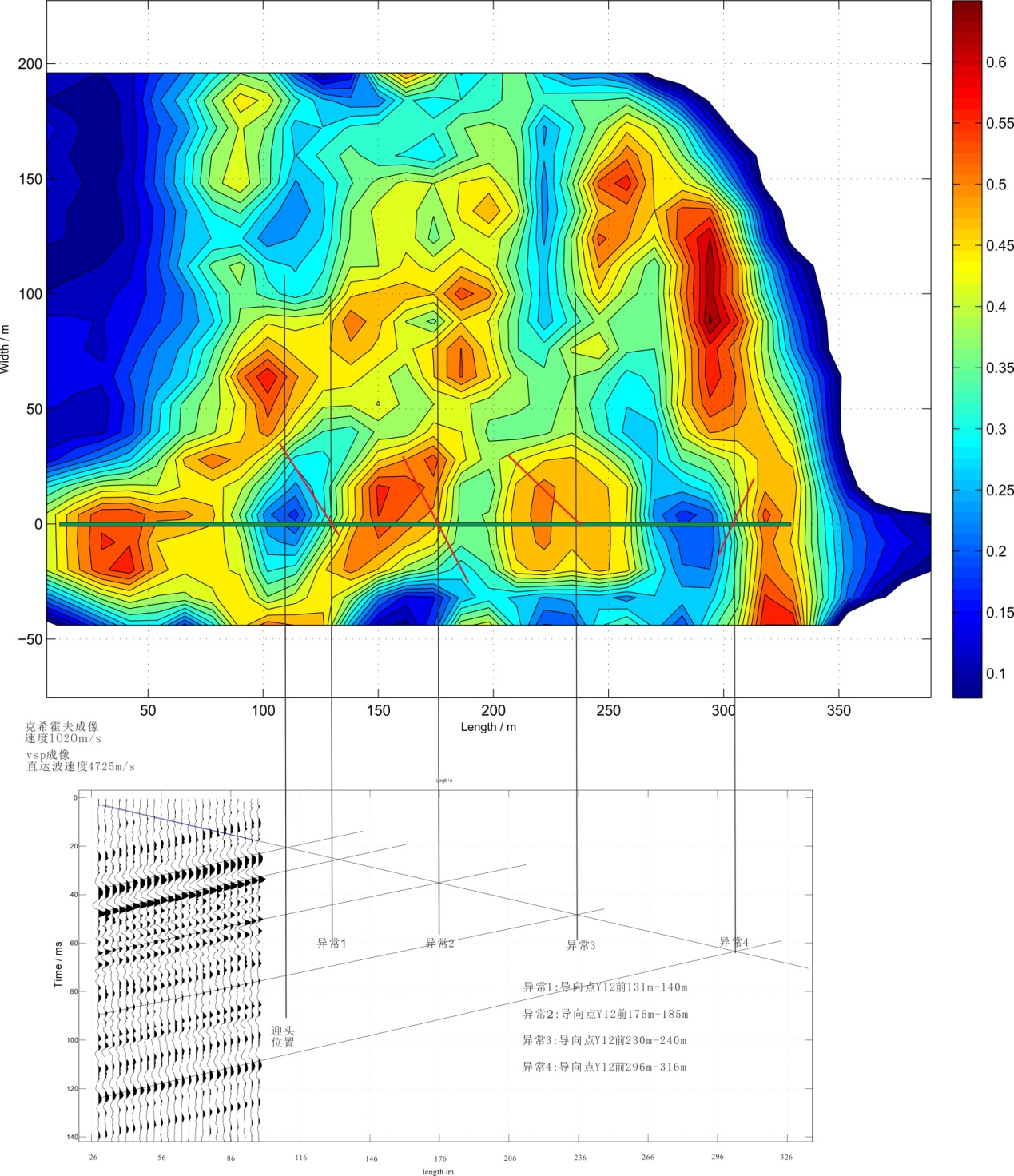

图2   钱家营矿区超前探测二综合解释成果图

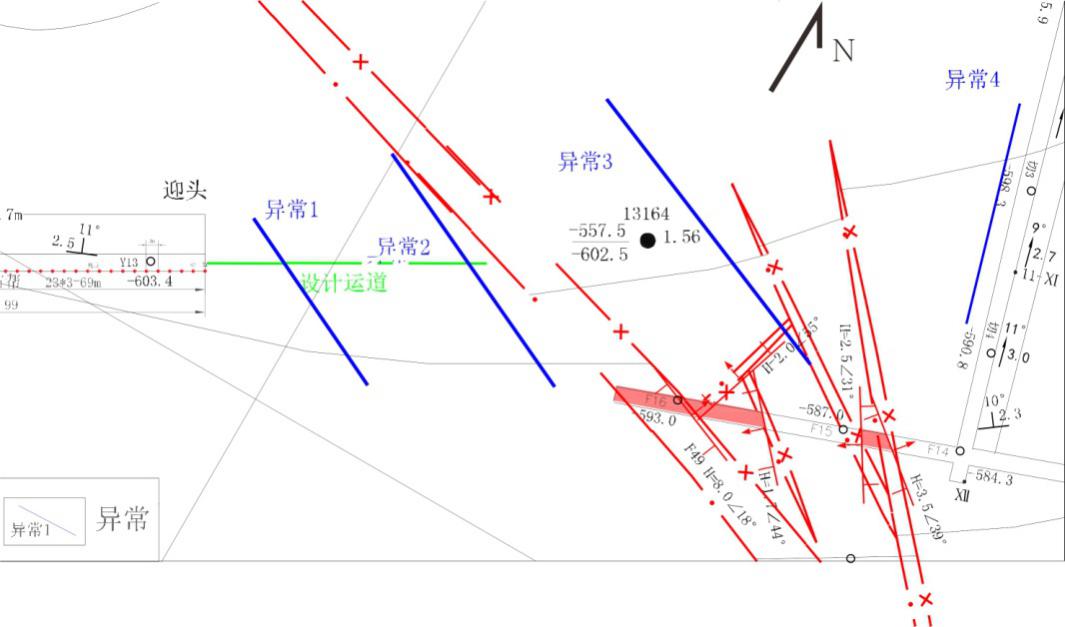

图3   钱家营矿区超前探测验证地质图
