SWR 系列无线探地雷达

一、概述

SWR 系列无线探地雷达是一款高集成化、高性能、高精度和高效率的数字化探地雷 达系统。SWR 系列无线探地雷达将采用主机和天线一体化设计，并且集成有无线通信模 块可与平板或手机无线互联，支持信息化平台无线上传，用户在平板或手机端即可控 制雷达数据采集和雷达参数调节，有效的提高了用户在现场的使用方便性，SWR 系列无 线雷达采用先进的过采样技术和第三代介质加载技术，为用户提供了超高信噪比的数 据。SWR 系列无线雷达提供了 6 种天线： 1.6G 地面耦合天线、900MHz 天线、400MHz 天线、200MHz 天线、150MHz、100MHz 天线。

二、特点

1. 一体化设计，无线通信，自动匹配天线类型和配置雷达参数，出色的现场便捷性；

2. 不需要主机，每个天线均可独立工作，较好的经济性；

3. 具有数据回放过程中自定义数据预处理功能；

4. 全中文操作界面，符合国人操作习惯的 UI 设计；

5. 采用先进的过采样技术和第三代介质加载技术，可获得高信噪比和高分辨率的数据；

三、采集软件

SWR Data acquisition 1.0 采集软件是一款针对该系列无线雷达设计的全中文界面， 适用于安卓、windows 及鸿蒙系统。该采集软件界面简洁，操作方便，可实现信息化平台上 传功能。可实现雷达参数调节、数据采集、数据实时处理、数据回放等功能。其中数据实时 处理包含背景消除、滑动平均、静态叠加、FIR 滤波、IIR 滤波处理方式。

四、数据处理软件

SWR process 1.0 数据处理软件兼容多种数据格式，具备雷达数据处理、分析、判读、 统计、成果展示等功能；中文菜单，符合国内相关行业规范要求，操作简单易懂；支持快捷 操作，省心省力易用；数据整理功能；文件合并与切分； 自动增益及指数增益功能；FIR 及 IIR 滤波去噪；反褶积；希尔伯特变换；层位追踪和层厚自动计算；病害判读、标识及统 计功能；数据评价报表生成及打印；雷达数据修饰；处理后剖面的编辑、成图、输出和打印。

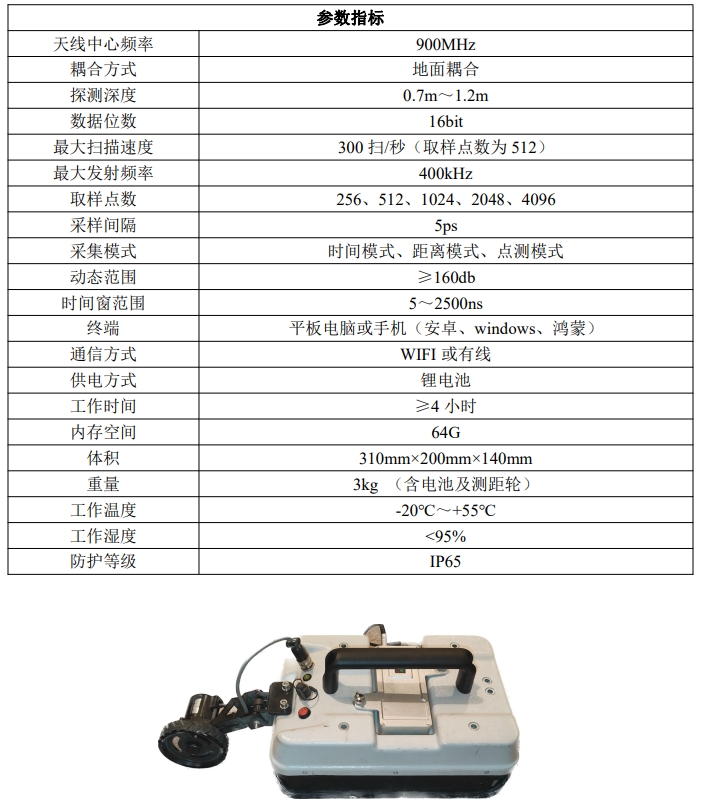

SWR-900MHz 无线探地雷达 应用领域

1. 隧道衬砌质量检测

2. 地铁预制板后注浆缺陷检测

3. 公路构造探测和病害检测

4. 建筑结构和混凝土厚度及内部缺陷检测

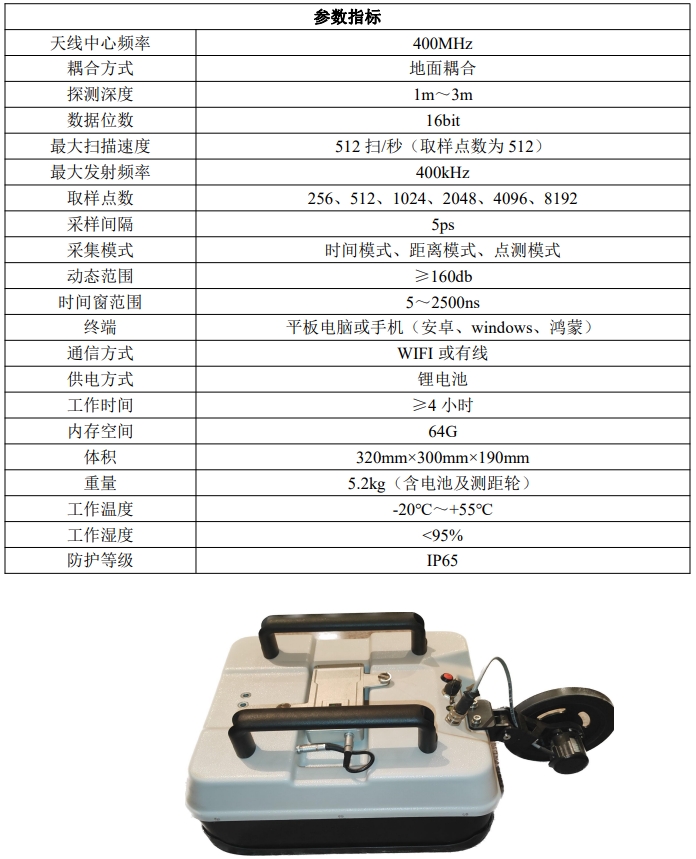

SWR-400MHz 无线探地雷达 应用领域

1. 隧道衬砌质量检测

2. 市政管线定位

3. 公路构造探测和病害检测

4. 考古工程

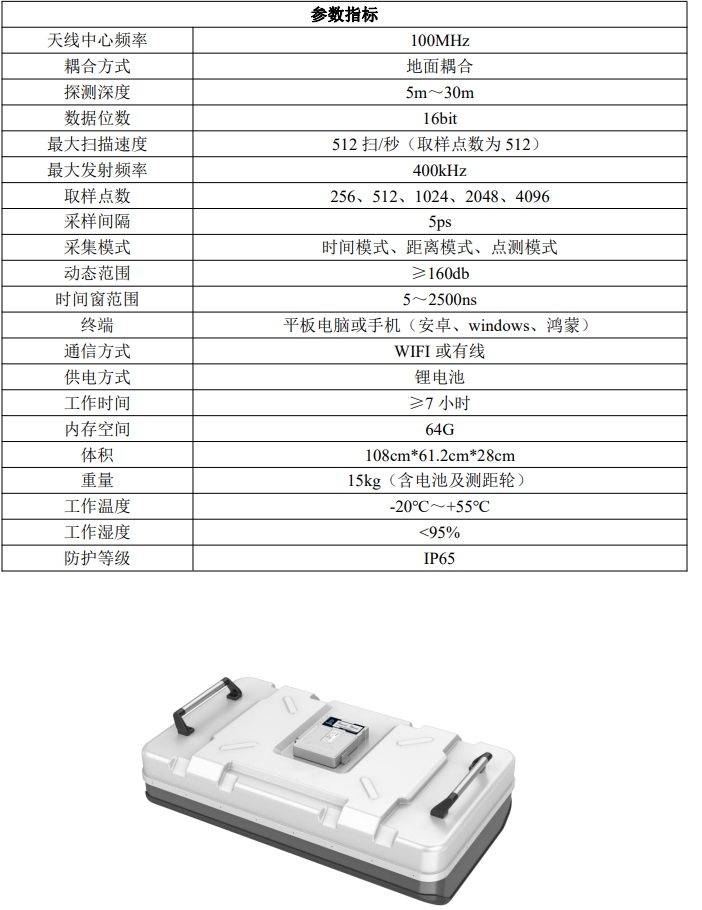

SWR-100MHz 无线探地雷达 应用领域

冻土探测、地质勘查、超前预报和考古等；

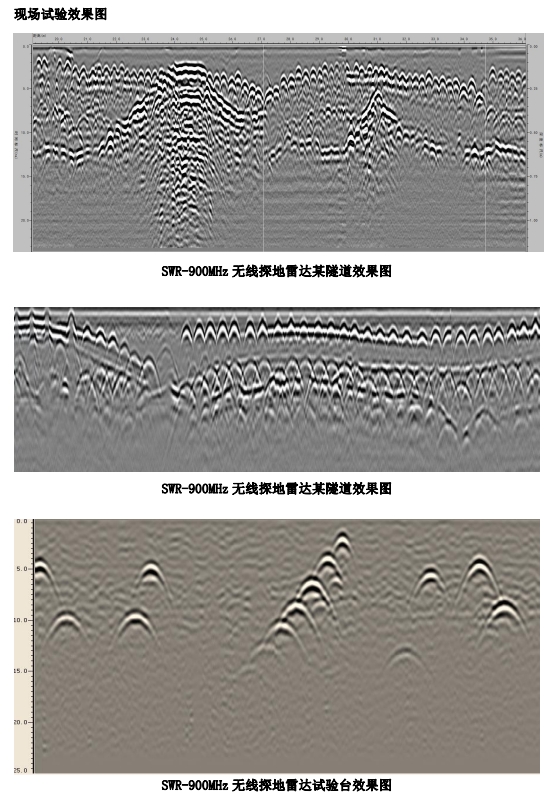

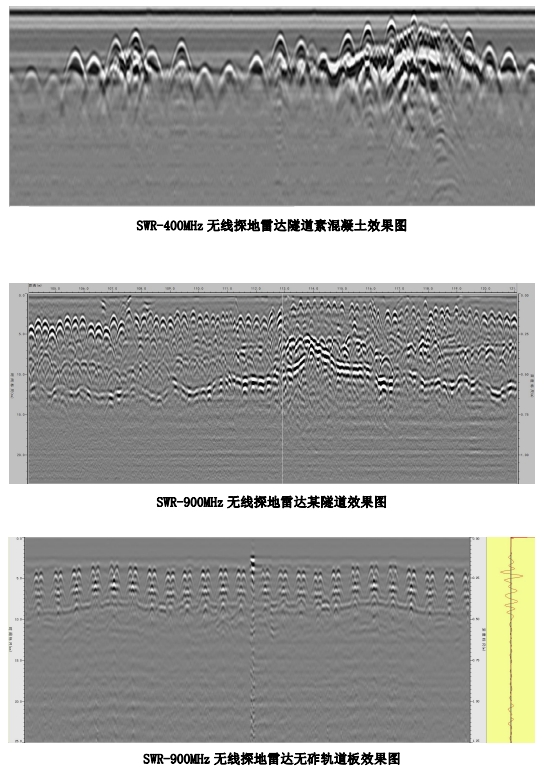

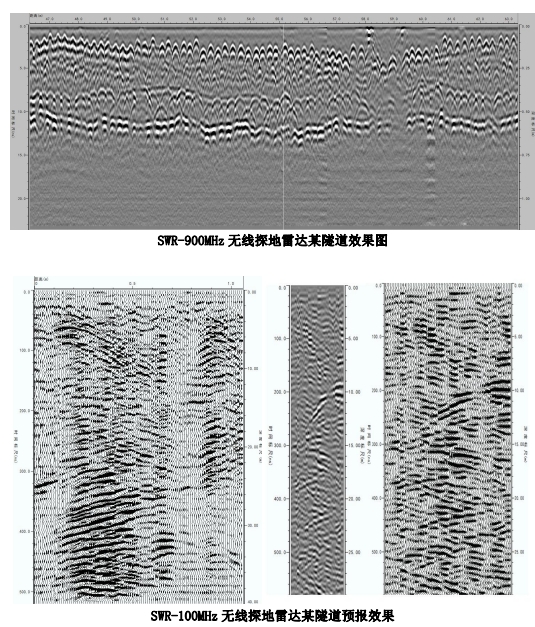

应用案例
