一、散射波成像

       散射波是一个全波场概念，其传播规律符合惠更斯―菲涅尔原理，开展纵波、转换波的散射成像方法与应用研究，有望提高复杂区低信噪比纵波及多分量转换波的成像效果，为能源、固体矿床及工程地震勘探提供实用技术；

       该方法适于低信噪比资料的成像。形成CSP道集时充分利用了多道接收的信息，提高了覆盖次数，利于提高信噪比，利于求准叠加速度，使得最终偏移剖面具有较好的成像效果；

       该方法适于复杂构造成像。没有反射信息时，能够利用能量较弱的散射信息对复杂构造、陡倾角界面或非均匀地质体正确成像。

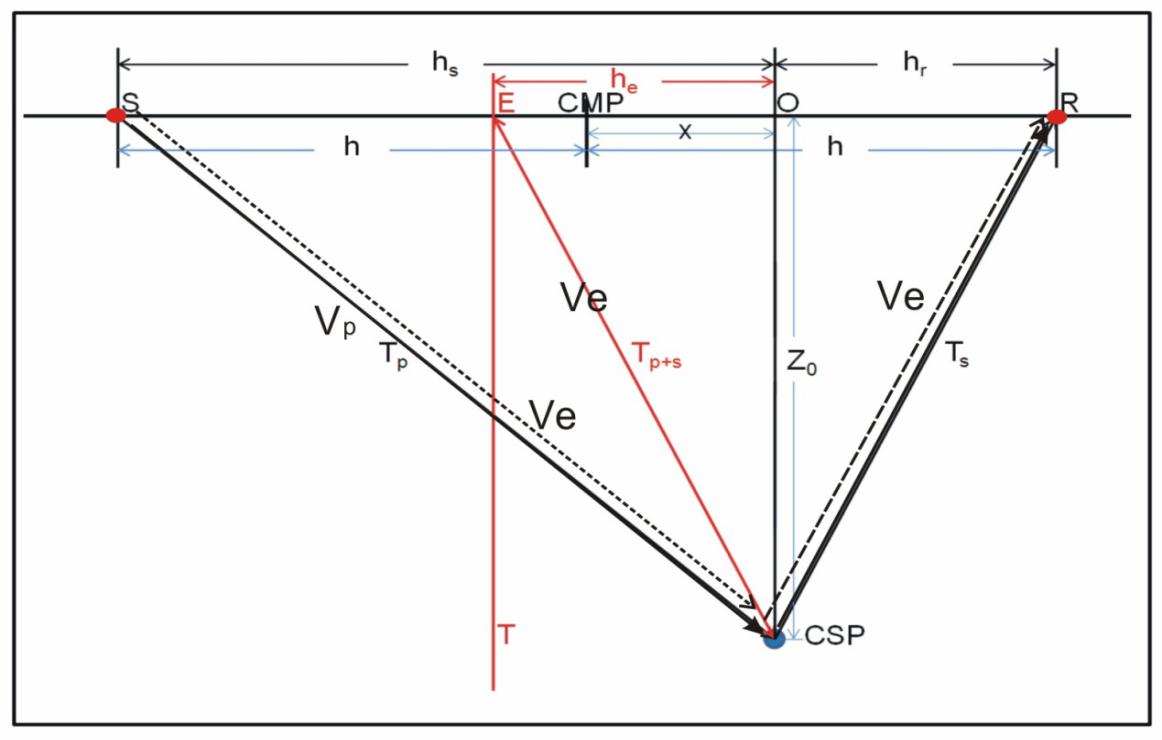

散射示意图

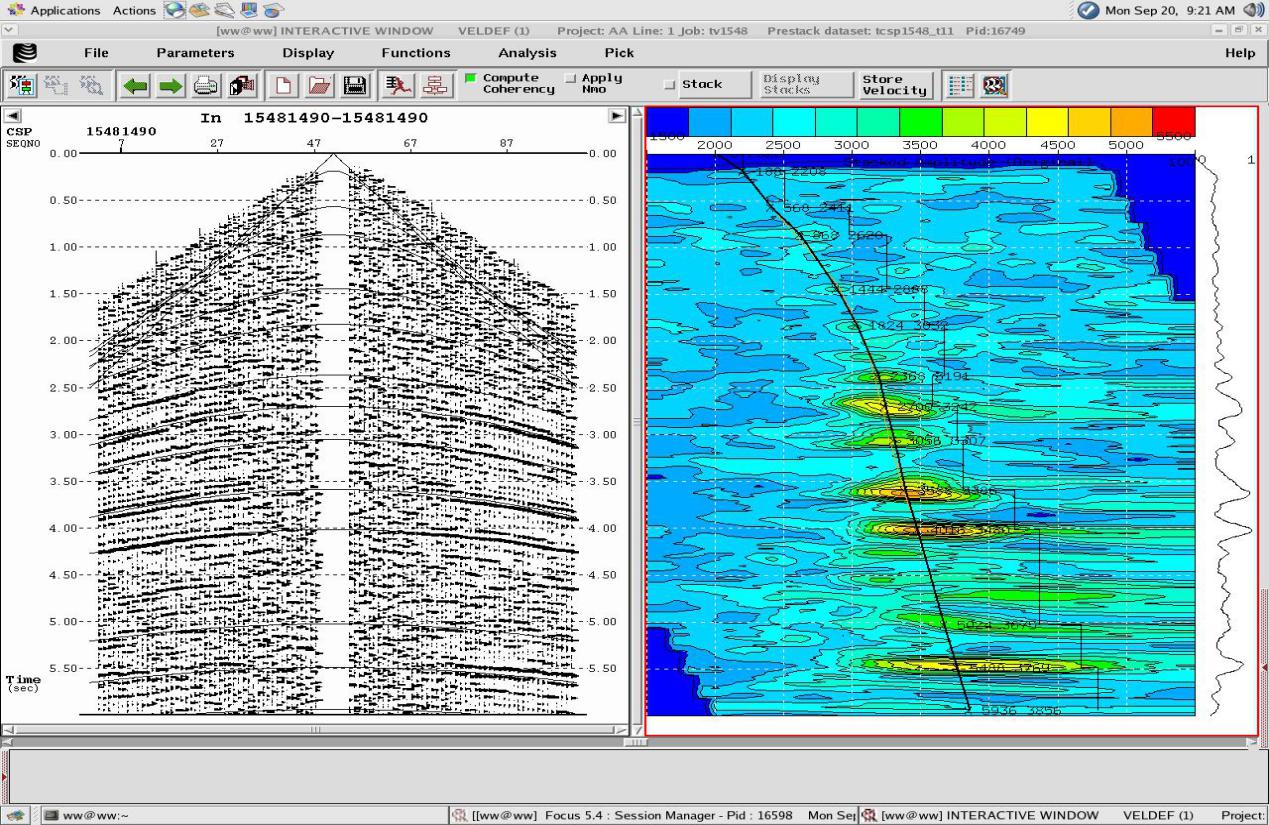

散射道集速度场

二、散射波角度道集

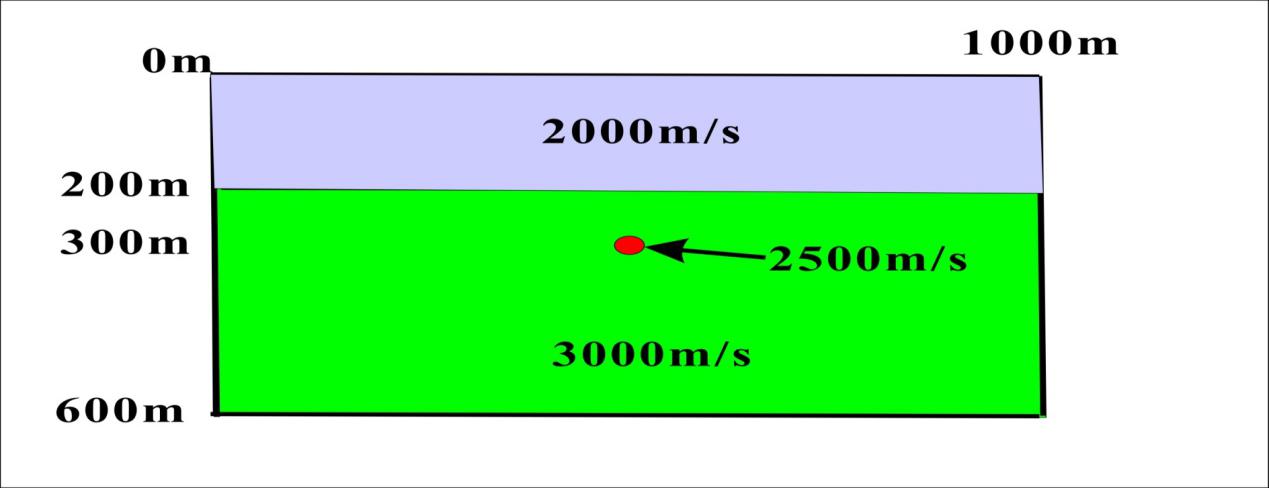

模型

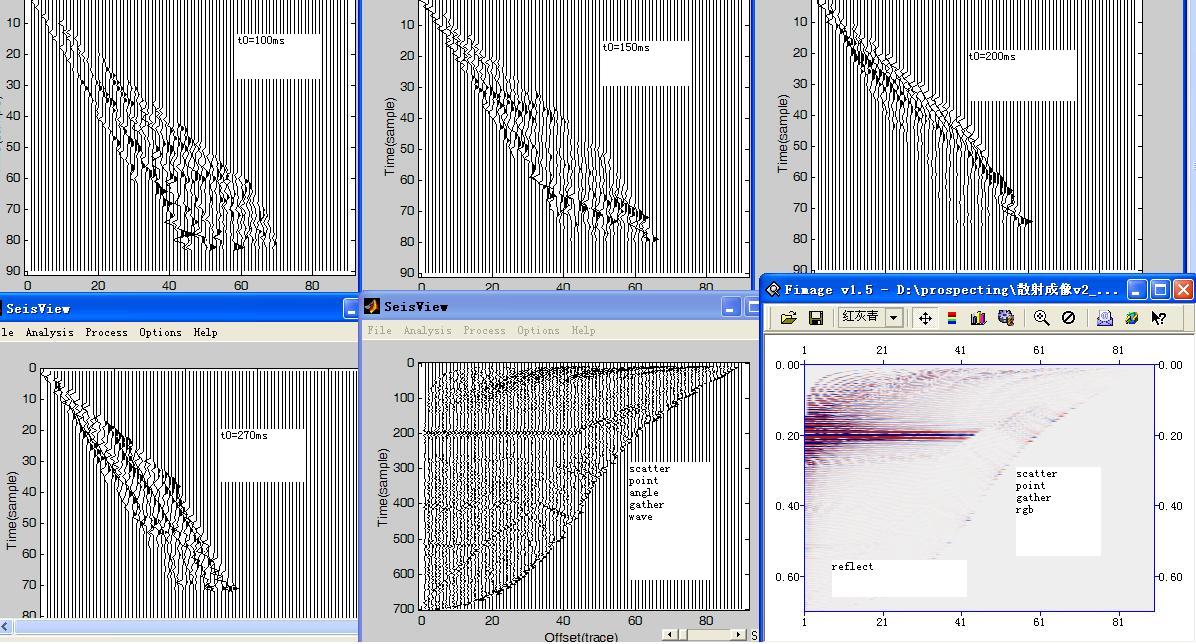

反射波角度道集

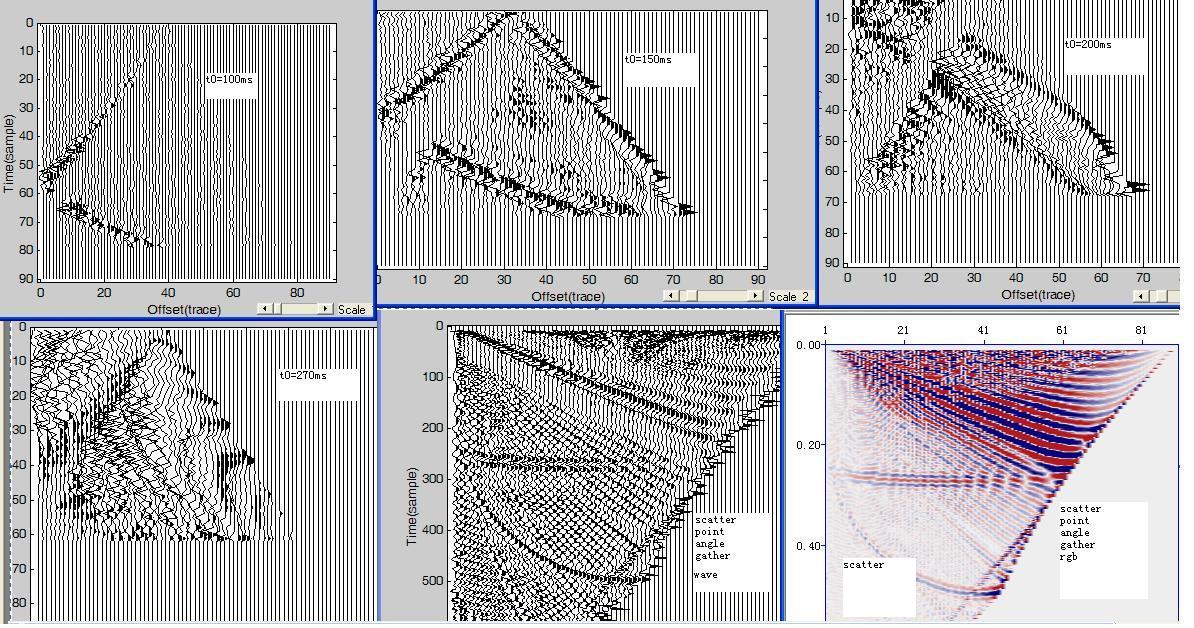

散射波角度道集

三、转换波等效速度

转换波等效速度

阶梯状噪音消除前后对比图

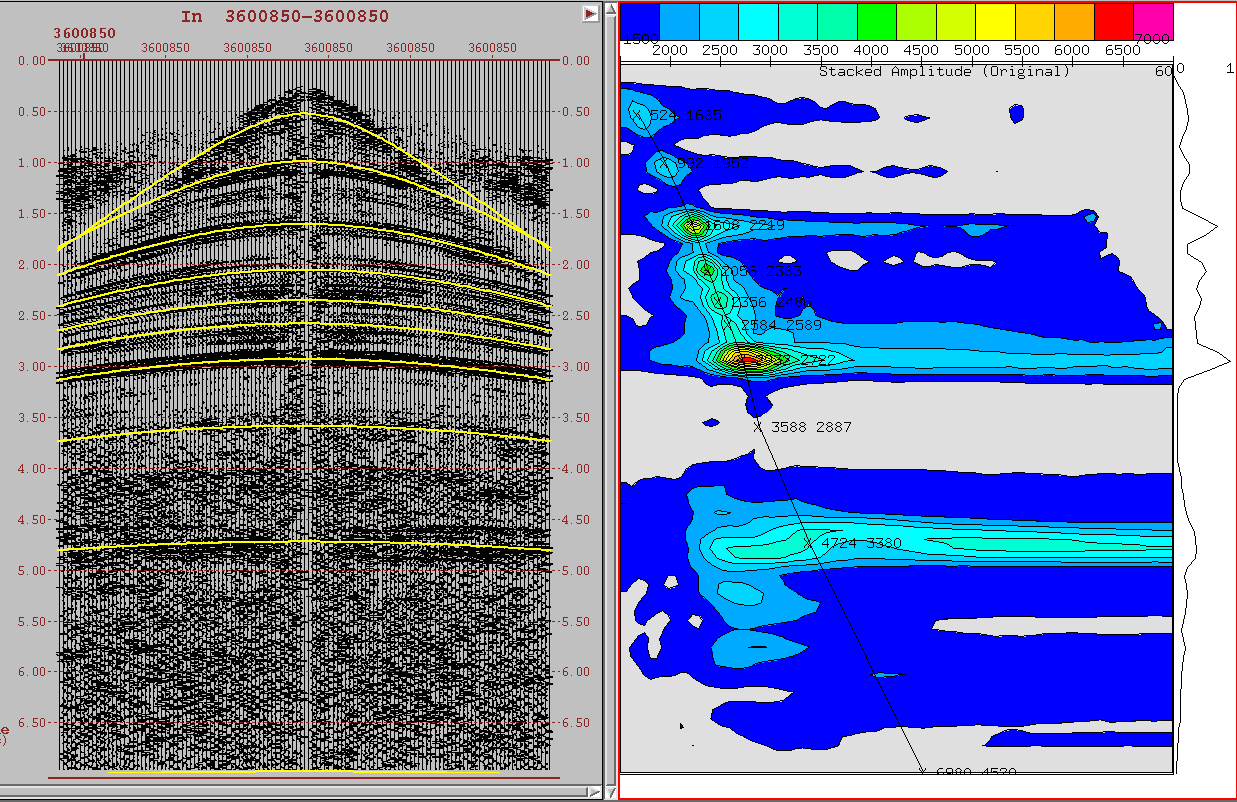

转换波共散射点道集

四、散射波场特征

倾斜板体模型

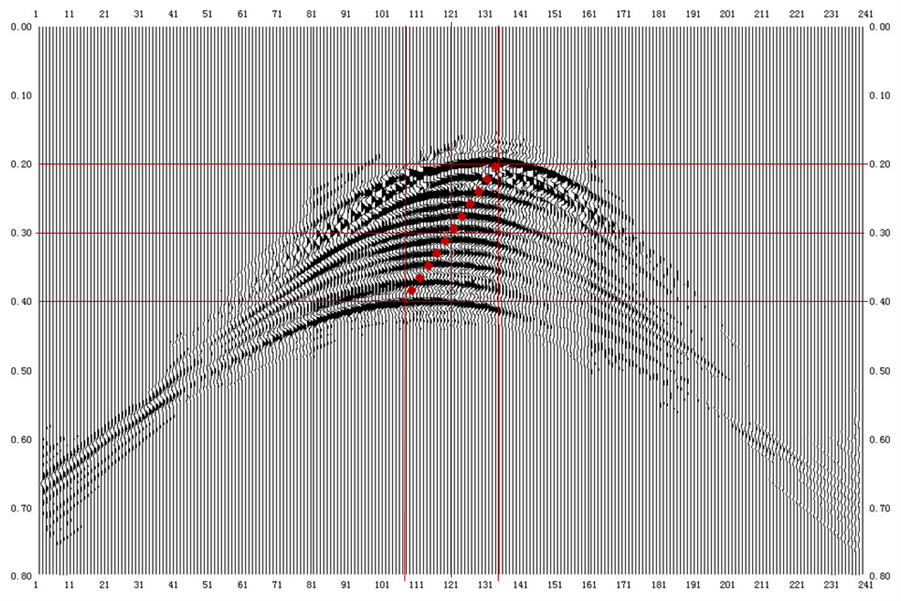

倾斜板体散射道集顶点位置与板体位置对应

陷落柱波场特征
